故障現象
直流電機驅動器，故障不明
檢測維修

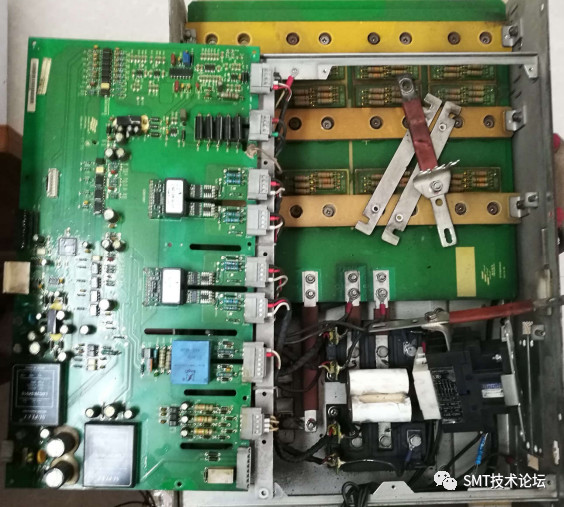

外觀檢查，沒有燒蝕痕跡，使用數字電橋測試電解電容，也并無發現異樣，決定通電試機，檢測驅動響應。此機低壓交流輸入供給控制電源，然后整流濾波，兩個24V-15V DC-DC 轉換器模塊轉換后得到后級所需電壓做控制電源。為了方便起見，可以不使用隔離變壓器輸入低壓交流電源，而在交流電源輸入端直接接入 24V 直流電源，因為不管正負，直流電經過整流橋以后，都可以得到方向一致的直流電壓。
通電后測試各部分電源電壓，15V 輸出正常，4 個 IGBT 的 G-S 負壓正常。指針萬用表 x1Ω 檔給驅動光耦 2，3 腳注入電流，6 腳輸出電壓變化明顯，相對應的 IGBT 模塊 G-S 轉為正壓，4 路測試正常。發現機器接直流電機的兩根輸出線之間并聯了接觸器的常開觸點，不知用于什么目的。接觸器的線圈是 380VAC 供電，直接給線圈接入380VAC 電壓，觸點吸合以后測試觸點電阻有 600 多歐姆，顯然觸點已經損壞。相同型號接觸器更換，發給用戶試機，反饋機器可以正常工作了。
